كيف تعمل الجرس المغناطيسي؟ استكشاف علم وتطبيقات أجهزة الصوت الكهرومغناطيسية

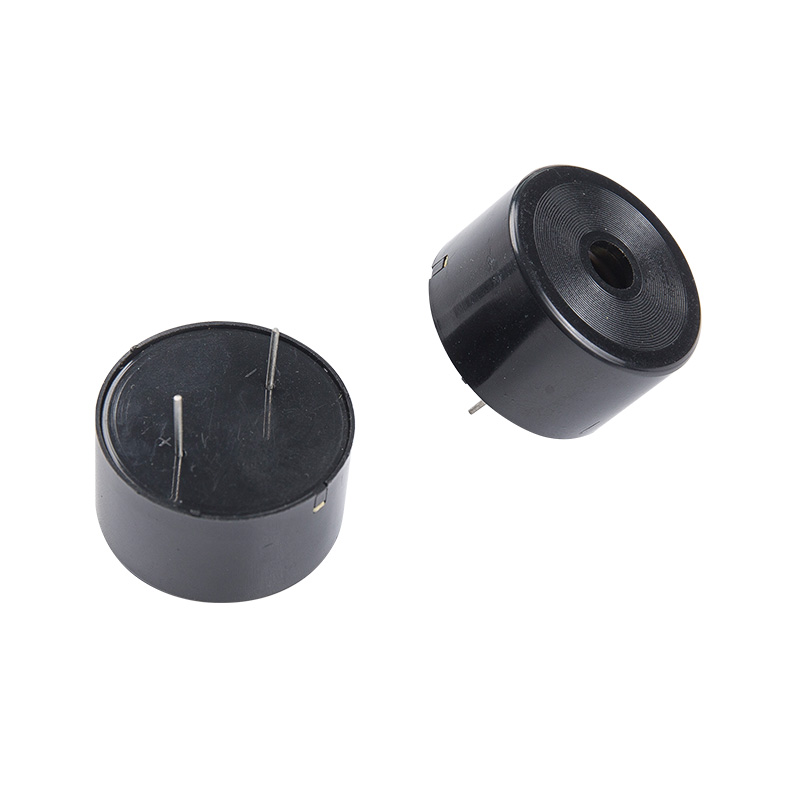

صناديق مغناطيسية هي مكونات صوتية مدمجة تستخدم على نطاق واسع في الإلكترونيات لتوليد تنبيهات مسموعة ، إنذارات ، والإخطارات. على عكس صناديق الكهروضوئية ، التي تعتمد على بلورات السيراميك ، تعمل صناديق المغناطيسية باستخدام مبادئ الكهرومغناطيسية ، مما يوفر مزايا مميزة في جودة الصوت ، وكفاءة الطاقة ، والموثوقية. تبحث هذه المقالة في الأعمال الداخلية للمسجلين المغناطيسيين ، وتغيرات التصميم الخاصة بهم ، ودورها الحاسم في التكنولوجيا الحديثة ، مع معالجة تأثيرها البيئي والابتكارات المستقبلية.

1. العلم وراء الجرس المغناطيسي: توليد الصوت الكهرومغناطيسي
يتكون الجرس المغناطيسي من ثلاثة مكونات أساسية:

electromagnet: ملف من السلك الجرح حول قلب المغنطيس المغناطيسي.

الحجاب الحاجز المغناطيسي: قرص معدني مرن أو لوحة موضوعة بالقرب من المغناطيس الكهربائي.

دائرة المذبذب: توليد إشارة التيار المتناوب (AC) لدفع المغناطيس الكهرومغناطيسي.

عندما يقوم المذبذب بتطبيق جهد التيار المتردد على الملف ، فإنه يخلق مجالًا مغناطيسيًا متذبذبًا. يجذب هذا الحقل بالتناوب ويؤدي إلى صد الحجاب الحاجز ، مما يؤدي إلى اهتزازه على تواتر الإشارة المطبقة (عادة 2-4 كيلو هرتز). تنتج هذه الاهتزازات موجات صوتية يُنظر إليها على أنها نغمة صاخبة. تتضمن المعلمات الرئيسية:

تردد الرنين: التردد الطبيعي الذي يهتز فيه الحجاب الحاجز بشكل أكثر كفاءة.

مستوى ضغط الصوت (SPL): تقاس في ديسيبل (ديسيبل) ، مما يشير إلى ارتفاع الصوت.

المعاوقة: يحدد استهلاك الطاقة والتوافق مع دوائر السائق.

2. أنواع الصيادين المغناطيسي: مدفوعة ذاتية مقابل خارجية
يتم تصنيف صناديق المغناطيسية بناءً على آليات القيادة الخاصة بهم:

مدفوع الذات (مذبذب داخلي): يحتوي على دائرة مذبذب متكاملة ، لا تتطلب سوى مصدر طاقة التيار المستمر. مثالي للتطبيقات البسيطة مثل الأجهزة المنزلية.

يحركه الخارج: يتطلب مولد إشارة AC خارجي للتحكم الدقيق للتردد. تستخدم في المعدات الصناعية وأنظمة السيارات للنغمات القابلة للتخصيص.

3. عملية التصنيع: الهندسة الدقيقة للأداء الأمثل
ينطوي إنتاج الجرس المغناطيسي:

لف الملف: يتم جرح الأسلاك النحاسية حول البكرة لإنشاء المغناطيس الكهرومغناطيسي.

تصنيع الحجاب الحاجز: يتم ختم أقراص سبيكة الفولاذ المقاوم للصدأ أو سبائك النيكل للمتانة.

التجميع: يتم تركيب الحجاب الحاجز فوق المغناطيس الكهرومغناطيسي مع فجوة هواء دقيقة (0.1 - 0.3 مم) لزيادة الكفاءة.

التغليف: يتم إغلاق المكونات في العلب البلاستيكية أو المعدنية للرطوبة ومقاومة الغبار.

تشمل اختبارات مراقبة الجودة تحليل استجابة التردد ، وقياس SPL ، واختبار التحمل في درجات الحرارة القصوى (-40 درجة مئوية إلى 85 درجة مئوية).

4. التطبيقات الرئيسية: حيث تتفوق صناديق المغناطيسية
الإلكترونيات الاستهلاكية: تستخدم الهواتف الذكية والأفكار الدقيقة وكاشفات الدخان صناديق مضغوطة لتنبيهات المستخدم.

أنظمة السيارات: تعتمد تحذيرات لوحة القيادة ، وتذكيرات حزام الأمان ، وأجهزة استشعار وقوف السيارات على صناديق الموثوقية عالية.

الأجهزة الطبية: إنذارات مسموعة في مضخات التسريب والتهوية تضمن سلامة المرضى.

المعدات الصناعية: تنبيهات حالة الآلات وتحذيرات الصدع في بيئات التصنيع.

5. مزايا على صناديق كهروضوئية
تشغيل الجهد السفلي: تعمل الطائرات المغناطيسية عند 1.5-12 فولت العاصمة ، مما يجعلها مثالية للأجهزة التي تعمل بالبطارية.

جودة الصوت المتفوقة: إنتاج أكثر وضوحًا ونقرات أكثر لحنًا مقارنةً بالنقرات القاسية لـ Piezoelectric.

العمر الأطول: لا توجد مكونات من السيراميك الهشة تقلل من خطر الفشل الميكانيكي.

6. الاستدامة والتحديات
قابلية إعادة التدوير: يمكن لإعادة التدوير لفائف النحاس والأغشية المعدنية ، لكن العلب البلاستيكية غالباً ما تنتهي في مدافن النفايات.

كفاءة الطاقة: تصاميم جديدة تقلل من استهلاك الطاقة بنسبة 30 ٪ باستخدام مغناطيس النيوديميوم والملفات المحسنة.

تلوث الضوضاء: يمكن أن يسبب صناديق التردد العالي (≥4 كيلو هرتز) عدم الراحة ؛ تتضمن التصميمات الحديثة حجم وتردد قابل للتعديل.

7. الابتكارات المستقبلية: صناديق ذكية وتكامل إنترنت الأشياء
تشمل الاتجاهات الناشئة:

صناديق قابلة للبرمجة: نماذج متوافقة مع متحكم مع تسلسل نغمة قابل للتخصيص.

تصاميم تحمل الطاقة: صيادون مدعوم من الاهتزازات المحيطة أو الضوء للتطبيقات اللاسلكية.

التصغير: صناديق مغناطيسية تستند إلى MEMS للأجهزة القابلة للارتداء والأجهزة الطبية القابلة للزرع .
